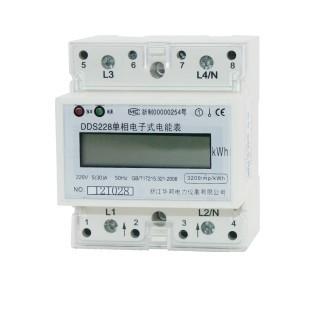

DDS228型单相电子式电能表（全功能型），（以下简称仪表）是一种室内单相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的电能表。它具有较高的准确度和可行性。本仪表采用国际先进的超低功耗大规模集成电路技术及SMT先进工艺，关键元器件选用国际品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。计量有功电能，且可以通过红外通讯方式抄电量,读数直观且使用方便。本仪表设计符合标准GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、DL/T 645-1997《多功能电能表通信规约》对单相静止式电能表的相关技术要求。

1电能计量功能

1.1 具有正向有功电能、反向有功电能计量功能，能存储其数据，并可以据此设置组合有功。

1.2 具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。

1.3 至少能存储上3个月的总电能和各费率电能量；数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。

2 费率和时段功能

    电能表具有两套费率时段表，可在约定的时刻自动转换，每日最多可按10个时段计量尖、峰、平、谷四个费率的累积有功电能，时段和费率可由管理者根据需要设置，时段最小间隔15分钟，时段可跨零点设置。出厂默认值：    峰： 6：00-22：00 ；谷：22：00-次日6：00。

3 测量电网中的电压、电流、功率、频率、功率因素等有效值参数。

4 输出功能

4.1具有耦隔离有功无源脉冲测试口输出功能（满足远动脉冲输出要求，脉宽为80ms±20ms）。

5 通讯功能

5.1可通过手持终端或PC机进行红外通讯，完成编程设置和抄表。通讯时通讯符号亮，方便直观可靠。

5.2 红外通信接口的缺省波特率为1200bit/s,RS485接口缺省波特率为2400bit/s。

5.3通讯规约参照DL/T645-1997规约。

2

4.6显示功能

6.1采用宽温液晶方式显示各类信息：

　　电能量显示位数为6为整数，2为小数；

　　电压显示位数为3位整数，1位小数；

　　电流显示位数为2位整数，2位小数；

　　功率显示位数为2位整数，4位小数；

　　频率显示位数为2位整数，2位小数；

　　功率因素显示位数为1位号数，2位小数；

6.2具有参数自动轮显功能，轮显时间5秒。

6.3具有停电显示总用电能功能。
