1.概述

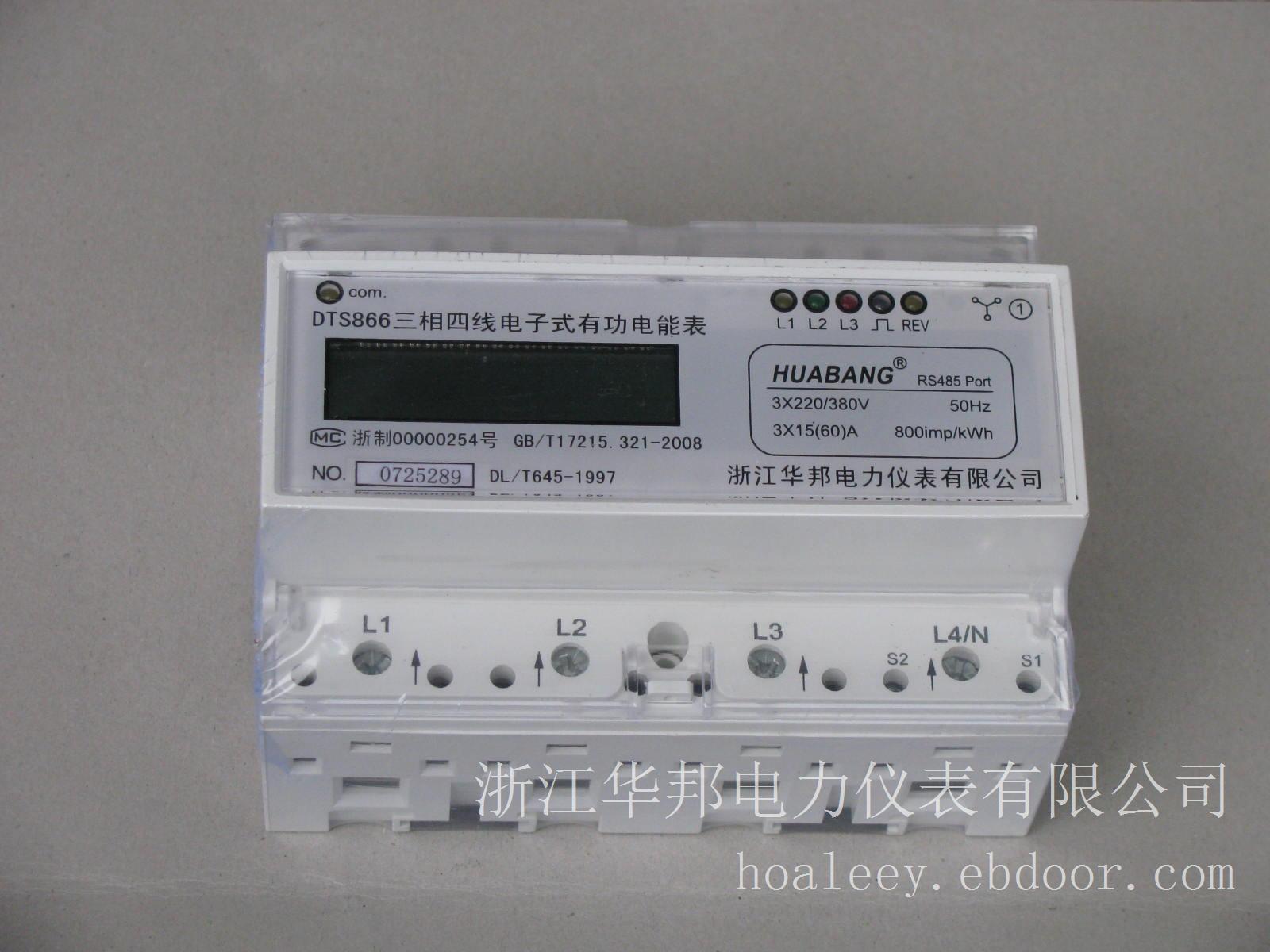

DTSD866、DSSD866三相电子式多功能电能表是采用先进的电能计量芯片，与成熟的多功能技术相结合设计而成，应用数字采样处理技术及SMT工艺，根据居民实际用电状况所设计、制造，具有国际先进水平的电能仪表。该表实现分时计量，设定日自动转存数据，手持终端或PC机编程及抄表，LCD显示等功能。该表可进行4种费率、10个时段、4个时区及12位表号等设置，并具有电能测试脉冲输出和需量功能。该表性能指标符合GB/T 17215.321–2008《1级和2级静止式交流有功电能表》、GB/T 15284-2002《多功能电能表特殊要求》和通信规约符合DL/T645–1997《多功能电能表通信规约》的要求。

2.工作原理

2.1 电能计量单元工作原理

本仪表电能计量单元的核心是ATT7022芯片。被计量的每一相电能的电流通过互感器采样得到电压信号,再通过ATT7022芯片内部的差放电路将电压信号放大,放大的信号经过A/D转换成与其成比例的数字信号,再经过高通滤波去除信号中的直流分量后进入数字乘法器的一个输入端。被计量的电能电压信号经过电阻分压取样，通过ATT7022芯片内部的差放电路将信号放大，再经过A/D转换成与其成比例的数字信号，进入数字乘法器的另一个输入端与电流通道的信号进行乘法运算，完成被计量电能的瞬时功率测量。每相输出瞬时功率通过数字低通滤波器,进行积分处理，然后进行值累加后进入"数字/频率"转换器，经过分频电路输出的脉冲经过隔离后送入CPU单元进行处理。

2.2 CPU单元工作原理

电能计量单元输出的高频脉冲通过光电耦合器，一路作为无源脉冲输出用于出厂检验和用户对电能表进行校验；另一路送到CPU芯片进行数据处理。CPU在系统（电能表程序）指令下，根据数据存储器中的记忆及仪表常数计算出有功的电量值，再转存到内部存储器中，存储的数据既可以通过液晶LCD显示，又可以通过红外和RS485两种通迅方式输出。

3 功能及特点

3.1计量功能

3.1.1分时计量正向有功电能（反向计入正向），并存储其数据。

3.1.2电能量按总、尖、峰、平、谷分别累计、存储。

3.1.3通讯、时段切换、反复断电、上电都不影响电能表的计量准确性。

     5.1.4电表内能存储前12个月的历史数据。电能量数据冻结转存日为每月1-28 日中任

意指定日的任一个整点。

31.5断电后，所有存储数据不丢失，并能保持10 年以上。

3.2多功能功能

3.2.1可设置尖、峰、平、谷4种费率，10个日时段。时段最小间隔为1分钟，时段可跨越零点,设置时从小到大排列。

3.2.2任意时段的起始及终止的实际时间和预置时间误差3.2.3电能表采用硬件时钟电路，并具有温度补偿电路，以保证在正常工作环境下，时钟误差控制在30s/月之内，内置时钟具有日历、计时、闰年自动切换功能。采用独立锂电池为时钟供电，以便断电后维持时钟工作，电池容量≥1.0Ah，电池寿命在10年以上，且连续工作时间大于3年。

3.3显示功能

3.3.1采用宽温大液晶方式显示各类信息；电能量显示位数为6为整数，2位小数。

3.3.2具有参数自动轮显功能，轮显时间5秒
